Contex 康泰克斯常见配件耗材一览表

未在列的配件可联系我们来获取！

IQ Quattro X系列（X3600\X4400）

HD Ultra X系列（RC67G\RB67G）

HD Ultra X系列扫描仪是一款 36、42和60 英寸彩色扫描仪，配有 LAN 和 USB 接口。

具体型号划分如下：
HD Ultra X 6000 (RB67G)
HD Ultra X 4200 (RC67G)
HD Ultra X 3600 (RC67G)

供货情况如有变化，恕不另行通知。
如果您的扫描仪无法工作并且您需要帮助使其运行，您可以通过以下方式联系我们：z@hsio.com.cn。

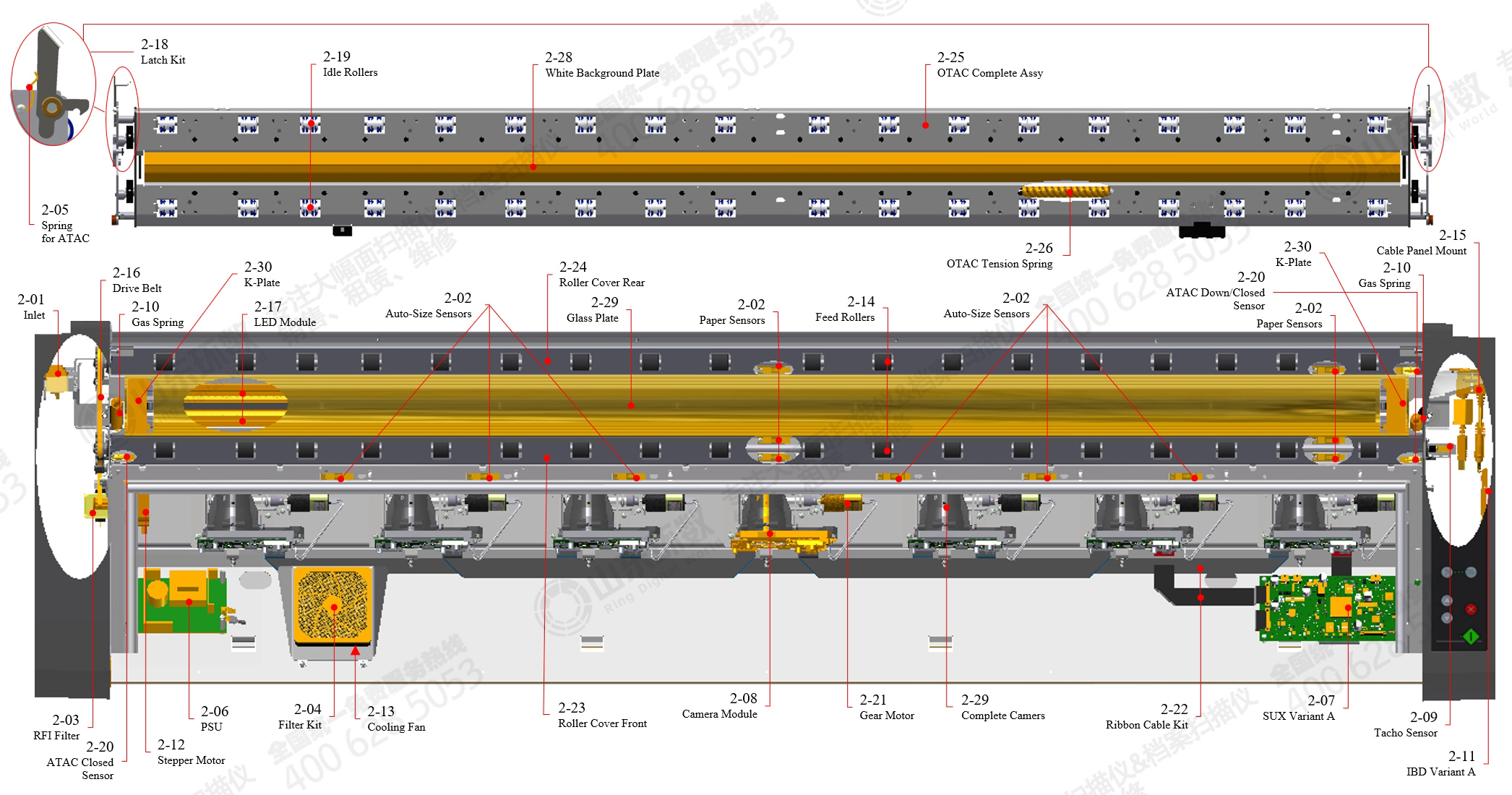

图示	编号	描述
Fig. 2-01	0007S046R01	电源输入模块
Fig. 2-02	0075A160R01	纸张/盖子传感器（1 pcs）
Fig. 2-03	0077E038R01	RFI 过滤器
Fig. 2-04	0080C031R01	过滤套件
Fig. 2-05	2867G102	OTAC 弹簧组件（2 pcs）
Fig. 2-06	2867G107	PSU电源
Fig. 2-07	2867G108	SUX 主板控制器
Fig. 2-08	2867G109	镜头模组，RB67G
Fig. 2-09	2867G110	纸张传感器
Fig. 2-10	2867G111	液压组件，（2 pcs）60''
Fig. 2-10	2867G163	液压组件，（2 pcs）42''
Fig. 2-30	2867G164	玻璃支架，HDUX（2 pcs）
Fig. 2-11	2867G116	IBD 控制板
Fig. 2-12	2867G117	步进电机 + 皮带轮 + 阻尼器
Fig. 2-13	2867G118	散热风扇
Fig. 2-14	2867G119	主动进纸滚轮，60''（2 pcs）
Fig. 2-14	2867G142	主动进纸滚轮，42''（2 pcs）
	2867G120	右侧盖组件，RHS（包括操作面板）
Fig. 2-15	2867G121	内置USB3.0 + 1Gbit 电缆
Fig. 2-16	2867G122	皮带
Fig. 2-17	2867G129	灯组件，60''
Fig. 2-17	2867G143	灯组件，42''
Fig. 2-18	2867G130	上盖锁紧装置
Fig. 2-19	2867G131	被动进纸滚轮，60''（2 pcs）
Fig. 2-19	2867G144	被动进纸滚轮，42''（2 pcs）
Fig. 2-20	6798G002	ATAC传感器
Fig. 2-21	6798G008	镜头马达
Fig. 2-22	2867G137	FFC 线缆套件
Fig. 2-23	2867G138	主动进纸滚轮装置盖，前部，60''
Fig. 2-23	2867G145	主动进纸滚轮装置盖，前部，42''
Fig. 2-24	2867G139	主动进纸滚轮装置盖，后部，60''
Fig. 2-24	2867G146	主动进纸滚轮装置盖，后部，42''
Fig. 2-25	2867G140	OTAC 完整组件，60''
Fig. 2-25	2867G147	OTAC 完整组件，42''
Fig. 2-26	2867G141	OTAC 弹簧
Fig. 2-29	2867G154	整套镜头模组（包含马达），RB67G
Fig. 2-20	2867G157	OTAC 下传感器（包括支架）
耗材
Fig. 2-27	2867G112	白色背景压纸板, 60", packed
Fig. 2-27	2867G148R01	白色背景压纸板, 42", packed
Fig. 2-28	2867G113	玻璃组件, 60", packed
	2867G149	玻璃组件, 42" packed
	2867G114	校正纸套件, 60", packed
	2867G150	校正纸套件, 42", packed
配件
	6798G019	右侧进纸导板(Rx67G)
	6798G020	左侧进纸导板 (Rx67G)
	6798G021	回纸器
	2867G124	USB3.0 线缆, A/B, 2m
	2867G161	防尘罩, HDU X60
	6799D101R01	防尘罩, HD Ultra X、HD Ultra、HD系列
维修工具
	2867G115	光学调整器, 7C60 (RB67G)
	2867G152	光学调整器, 5C42 (RC67G)

HD Ulita系列（RA67G）

Contex HD Ultra （型号 RA67G）扫描仪是一款 36和42 英寸彩色扫描仪，配有 LAN 和 USB 接口。

供货情况如有变化，恕不另行通知。
如果您的扫描仪无法工作并且您需要帮助使其运行，您可以通过以下方式联系我们：z@hsio.com.cn。

Contex常见配件耗材一览

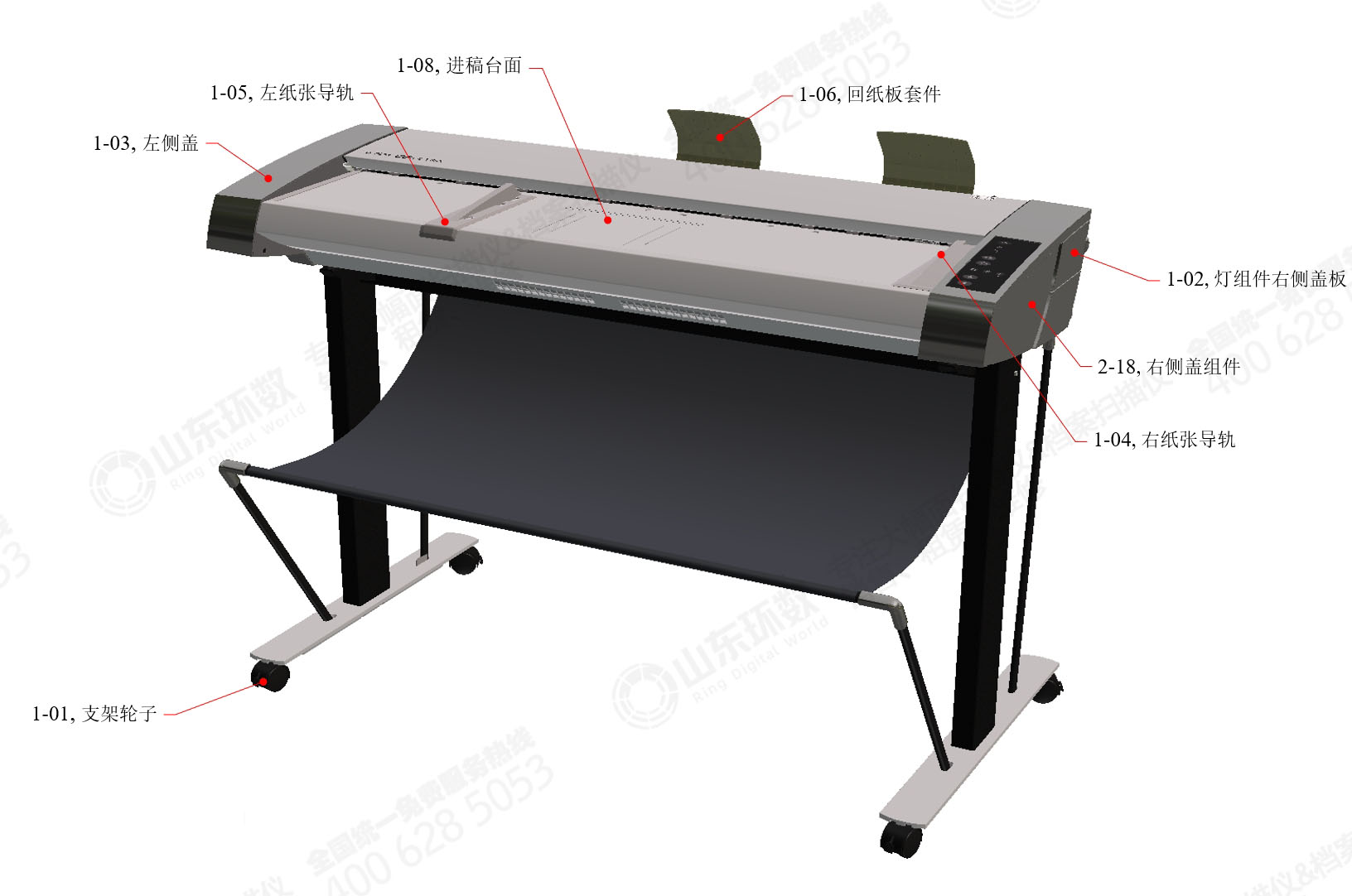

图示	编号	描述
Fig. 1-01	0601A005R01	支架轮子 (4 pcs.)
Fig. 1-02	6798G014	灯组件右侧盖板 for 6702G021
Fig. 1-03	6798G012	左侧盖, Rx67G
Fig. 1-08	2867G103	进稿台面, RA67G
	5398A009	带防干扰的USB2.0数据线（ 3m）
Fig. 1-04	6798G019	右纸张导轨 (Rx67G)
Fig. 1-05	6798G020	左纸张导轨 (Rx67G)
Fig. 1-06	6798G021	回纸板套件 (HD Ultra)

Contex 康泰克斯常见配件耗材一览

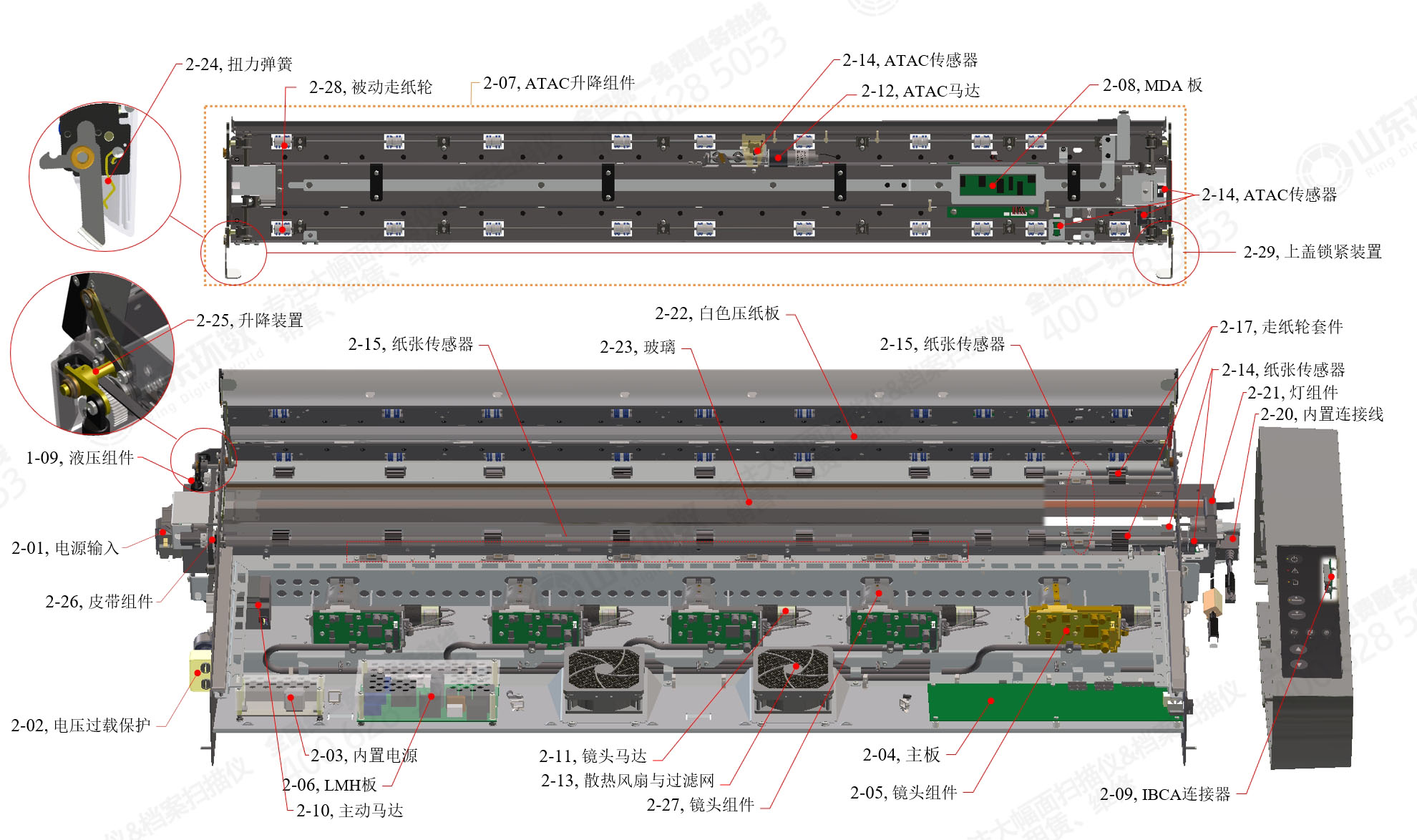

图示	编号	描述
Fig. 2-01	0007S046R01	电源输入组件
Fig. 2-02	0077E038R01	RFI-电压过载保护件
Fig. 2-03	6798G005	SMPS内置电源
Fig. 2-04	6798G003	控制板、主板
Fig. 2-05	6798G006	镜头组件, Rx67G
Fig. 2-06	6798G004	LMH控制板
Fig. 2-07	6798G010	ATAC升降组件（不含上装饰盖）, 42" (RA67G)
Fig. 2-08	6798G007	MDAD控制板
Fig. 2-09	5231D001R01	IBCA内置按键连接器（不含按键）
Fig. 2-10	2867G101	步进马达, RA67G
Fig. 2-11	6798G008	镜头马达
Fig. 2-12	6798G009	ATAC马达
Fig. 2-13	0080C032R01	冷却风扇
Fig. 2-13	0080C031R01	风扇过滤网(for 0080C032)
Fig. 2-14	0075A050R01	ATAC传感器
Fig. 2-15	0075A160R01	进纸传感器 (1 pcs.)
Fig. 2-16	6798G002	ATAC 传感器
Fig. 2-17	6798G018	走纸轮套件, 42" (2 pcs.)
Fig. 2-18	6798G013	右侧盖板, Rx67G (包含按键)
Fig. 2-19	6798G011	液压组件
Fig. 2-20	6798G001	内置连接线（USB和网络）
Fig. 2-24	2867G102	扭力弹簧 for ATAC, RA67G (2 pcs)
Fig. 2-26	2867G104	皮带组件
Fig. 2-25	6705G055R01	升降装置组件
Fig. 2-27	2867G153	镜头组件, RA67G
Fig. 2-28	2867G125	被动走纸轮, HDU (2 pcs.)
Fig. 2-29	2867G130	上盖锁紧装置 for HDU ATAC
	2867G165	5 Cam. 42'' Mirror Chassis, RA67G/RC67G
	2898A171	护理套件, 42" HD Ultra
Fig. 2-21	6798G015	光源组件、灯组件, 42'' (Rx67G)
Fig. 2-22	6798G017	白色背景板、白色压纸板, 42", packed
Fig. 2-23	6729D187R01	玻璃组件, 42", packed
Fig. 2-23	2867G105	玻璃组件, 42'', 散装 (5 pcs.)
	6798G016	校正纸套件, 42" HD Ultra
	6798G022	光学调整板, 5C42 (Rx67G)
	6779D246R01	顶部位置传感器调整工具 (2 pcs.)
	6779D133R01	滚筒传感器调节工具 (2 pcs.)
	6779D216R01	对焦纸, 40/42"

IQ\IQ Quattro系列（MP52D\MN52D\MQ52D\MT52D\MR52D）

Contex IQ\IQ Quattro系列扫描仪是一款 24、36和42 英寸彩色扫描仪，配有 LAN 和 USB 接口。

具体型号划分如下：
IQ Quattro 4400系列 (MR52D)
IQ Quattro 3600系列 (MT52D)
IQ Quattro 2400系列 (MQ52D)
IQ 4400系列 (MN52D)
IQ 2400系列 (MP52D)
供货情况如有变化，恕不另行通知。
如果您的扫描仪无法工作并且您需要帮助使其运行，您可以通过以下方式联系我们：z@hsio.com.cn。

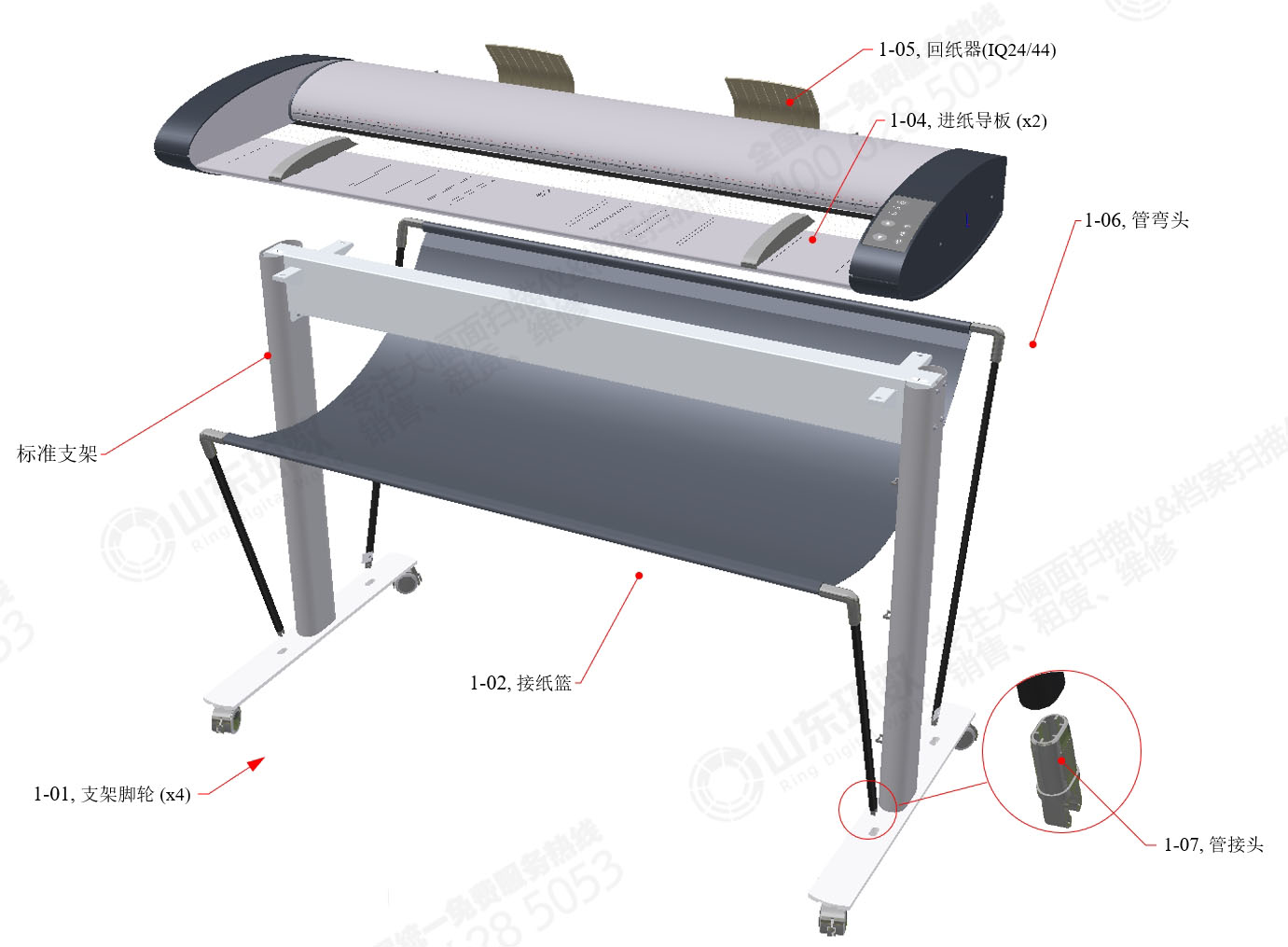

图示	编号	描述
1-01	0601A005R01	低支架脚轮 (4 pcs.)
1-01	0091A004R01	可调节高支架脚轮(4 pcs.)
1-02	2898A185	接纸篮, 44"
1-02	2852D107	接纸篮, 24"
1-02	2852D113	接纸篮, 36"
1-07	2205E032R01	管接头 (10 pcs.)
1-06	2205E033R01	管弯头 (10 pcs)
	5398A009	带防干扰的USB2.0数据线（ 3m）
1-04	2898A186	进纸导轨, IQ/IQQ (2 pcs.)
1-05	2898A187	回纸器, IQ/IQQ (1 pcs.)

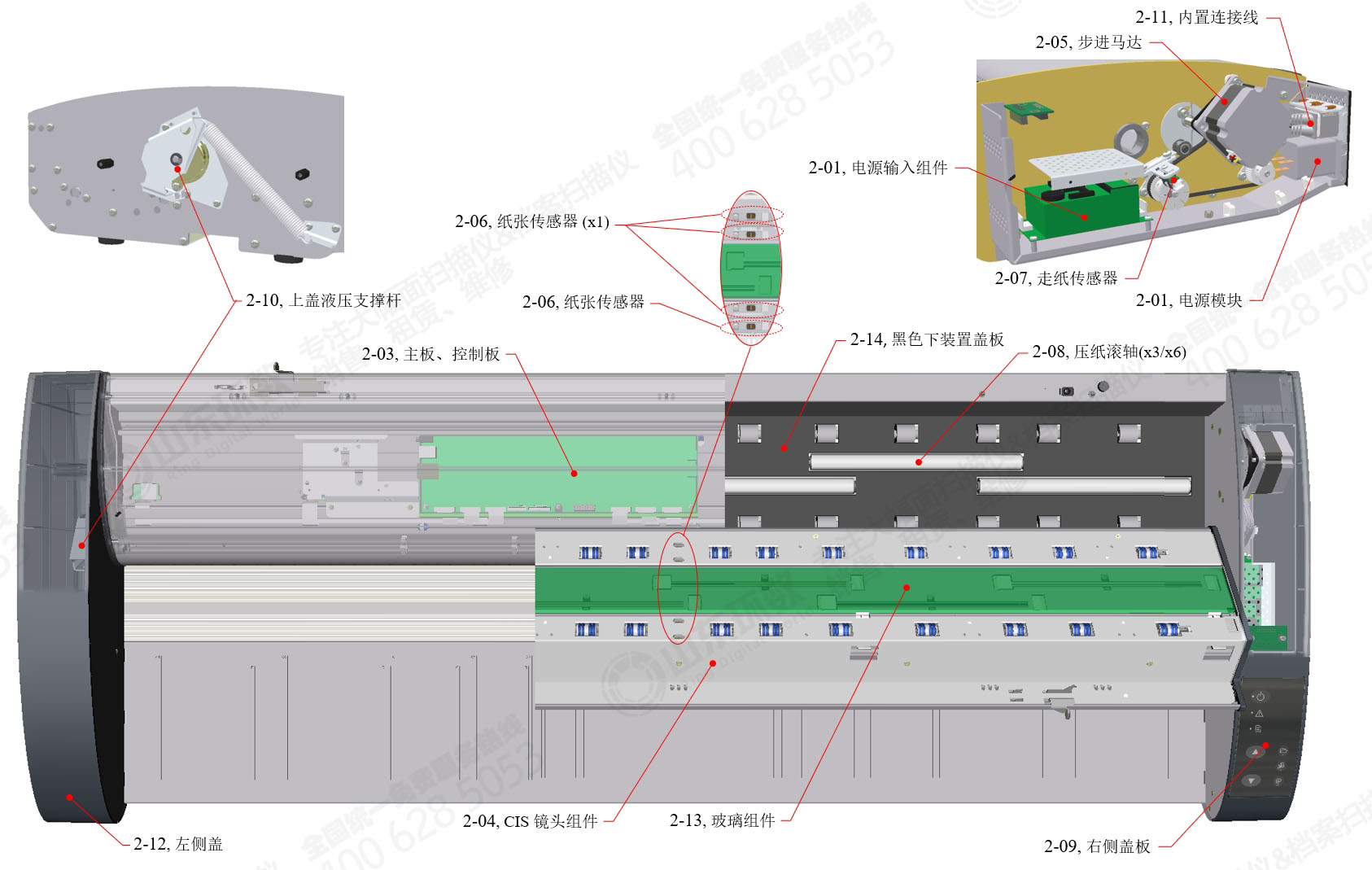

图示	编号	描述
2-01	0007S050R01	电源输入组件
2-02	0080A074R01	电源板
2-03	2898A178	MN52D 主板
2-03	2898A179	MP52D 主板
2-03	2852D101	MR52D 主板
2-03	2852D102	MQ52D 主板
2-03	2852D114	MT52D 主板
2-04	2898A180	CIS 组件, 44" (excl. MD52D)
2-04	2898A181	CIS 组件, 24" (excl. MP52D)
2-04	2852D103	CIS 组件, 24" (excl. MQ52D)
2-04	2852D104	CIS 组件, 44" (excl. MR52D)
2-04	2852D115	CIS 组件, 36" (excl. MT52D)
2-05	5263D017R01	步进电机总成
2-05	2852D116	带皮带轮的步进电机, IQQ
2-06	0075A160R01	进纸传感器 (1 pcs.)
2-07	0075A050R01	走纸传感器
2-08	5229A031R01	压纸滚轴(6 pcs.)
2-08	5229A031R02	压纸滚轴(3 pcs.)
2-08	2853D140	压纸滚轴, IQQ/SD One (6 pcs)
2-08	2853D116	压纸滚轴, IQQ/SD One (5 pcs)
2-08	2853D115	压纸滚轴, IQQ/SD One (3 pcs)
2-09	2898A182	右侧盖板, IQ24/44 (包含按键)
2-10	2898A183	上盖液压支撑杆
2-11	2898A184	内置连接线（USB和网络）
2-11	2852D111	内置连接线（USB和网络）(24'')
2-14	2852D117	IQQ44 黑色下装置盖板
2-12	5202A003R01	左侧盖, Mx52D
2-13	5229A005R01	玻璃 44"
2-13	5229D014R01	玻璃, 24"
2-13	5398A008	玻璃, 36"
	2898A188	校准纸, 44", packed
	2898A189	校准纸, 24", packed
	2852D112	校准纸, 36", packed

SD3600系列（NA53A）

XD2490\SD4400系列

扫描软件

NextImage Scan and Archive 扫描软件

NextImage Repro 扫描软件

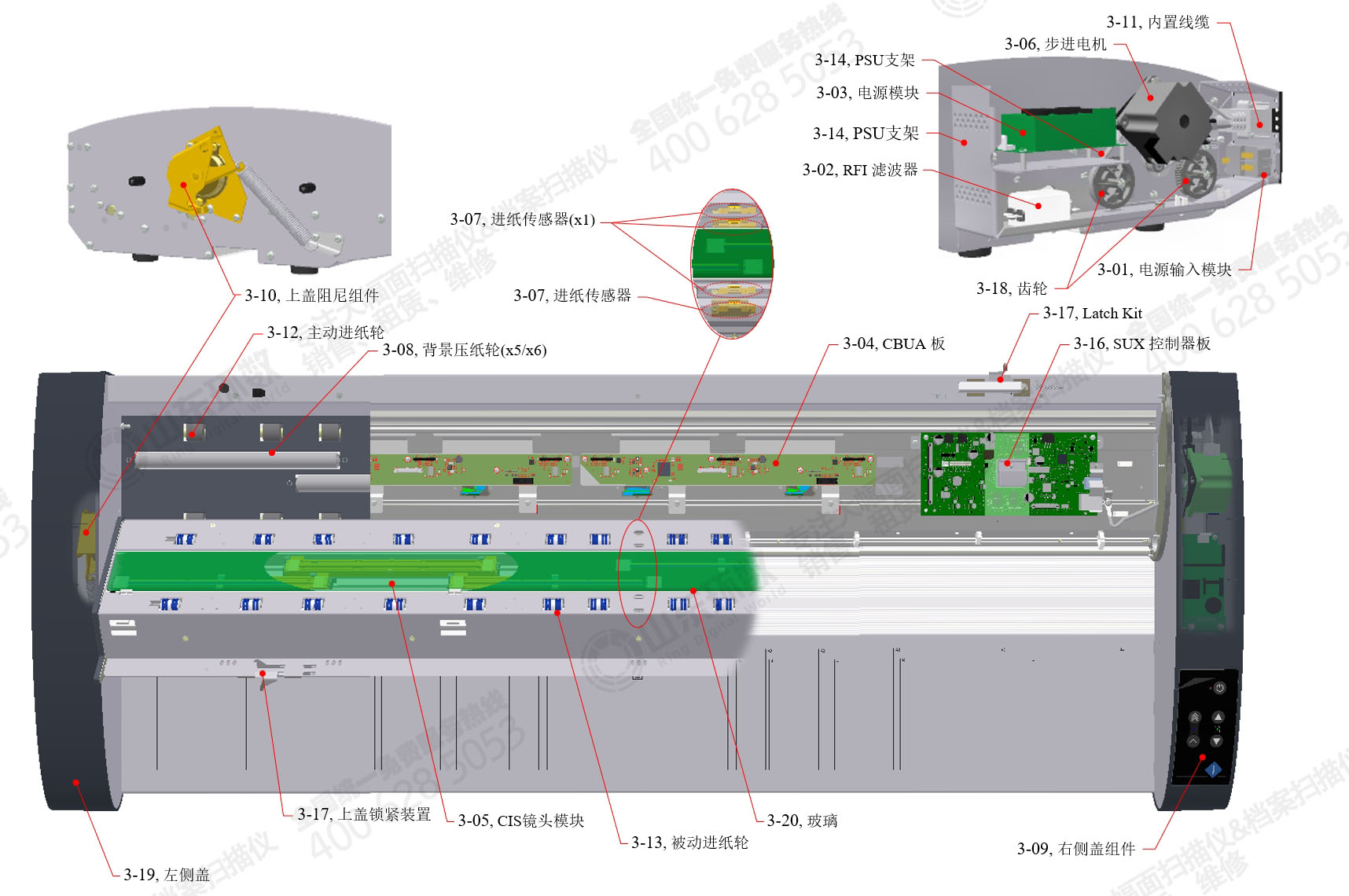

图示	编号	描述
3-01	0007S046R01	输入电源模块
3-02	2852D130	RFI 滤波器, IQQX
3-03	0080A074R01	电源模块(SMPS)
3-04	2852D142	CBUA 板
3-05	2853D133	CIS 镜头模块(1 pcs)(JJ12H)
3-06	2852D132	步进电机, IQQX
3-07	0075A160R01	进纸传感器
3-08	2852D138	背景压纸棍, IQQX 44 (6 pcs)
3-08	2852D137	背景压纸棍, IQQX 36 (5 pcs)
3-09	2852D139	右侧盖, IQQX (包含按键)
3-10	2898A183	上盖阻尼组件 CIS Bridge
3-11	2867G121	内置USB+网络线缆
3-12	5229D096R01	主动进纸轮 , IQQ (2 pcs.)
3-13	2852D122	被动进纸轮, IQQ44 (2 pcs.)
3-14	2852D134	PSU 支架, IQQX
3-15	2852D133	皮带, IQQX
3-16	2852D143	SUXD 控制器板
3-17	2852D124	上盖锁紧装置
3-18	2852D135	进纸齿轮, IQQX (2 pcs)
3-19	5202A003R01	左侧盖, Mx52D
3-20	5229A005R01	玻璃, 44"
3-20	5398A008	玻璃, 36"
	2852D112	校正纸, X36, packed
	2852D140	校正纸, X44, packed

图示	编号	描述

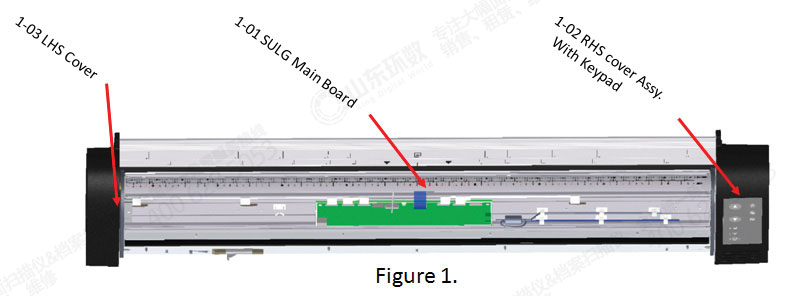

1-01	5398A001	SULG 主板

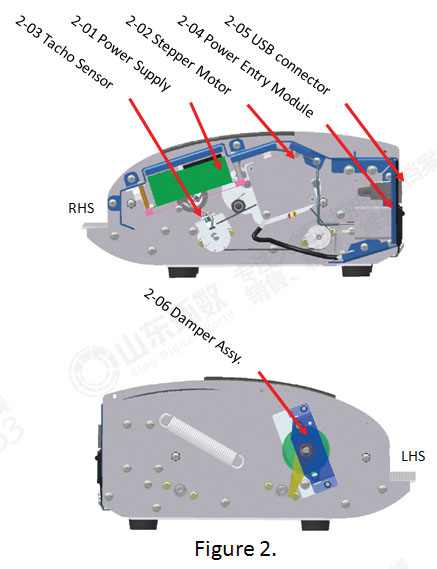

2-01	0080A074R01	电源模块 (SMPS)
2-02	5398A003	步进电机
2-03	0075A050R01	走纸传感器

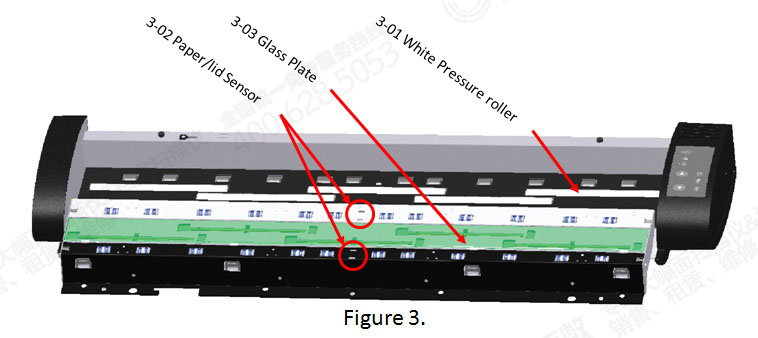

3-02	0075A160R01	纸张传感器(1 pcs.)
N/A	5398A002	CIS 组件单元 (不含主板)
N/A	5231D001R01	IBCA, 互连板 (keypad)
2-04	0007S050R0	电源输入模块
2-05	0090B087R01	内置连接线
1-02	5398A005	RHS 右侧盖组件 (包含按键)
2-06	5398A006	桥接阻尼器 for CIS Bridge
3-01	5398A004	压纸滚筒 (5 pcs.)
1-03	5398A007	左侧盖
N/A	0601A005R01	脚轮 (4 psc.)
N/A	5398A011	接纸篮.
3-03	5398A008	玻璃组件
N/A	5398A010	校准纸

编号	商品编号	商品全名
1	5230A005R01	SD 4420主板
2	5230A002R01	SD 4430主板
3	5230A004R01	SD 4490主板
4	5230A003R01	SD 4450主板
5	5230D001RA1	SD 4410主板
6	5230D003RA1	SD 4450主板
7	5230D005RA1	SD 4420主板
8	5230D004RA1	SD 4490主板
9	5230D006RA1	XD 2490主板
10	5229A005R01	SD44 系列玻璃板
11	5229D014R01	XD2490 系列玻璃板
12	0080A074R01	SD44 系列电源板
13	5275A001R01	SD44 系列 CIS 镜头组件
14	5275D001R01	XD2490 系列CIS 镜头组件
15	5279A002R01	SD44 系列校准纸
16	5299D101R01	XD2490 系列校正纸
17	0075A160R01	纸张传感器
18	0075A050R01	走纸传感器
19	5229A031R01	SD44 系列背景棍（1套6根）
20	5229A031R02	XD2490 系列背景棍（1套3根）
21	5202A029R01	Mx52A右侧盖板（包含按键）
22	5202D013R01	Mx52D右侧盖板（包含按键）
23	5202D009R01	XD2490 系列右侧盖板（包含按键）
