WideSCAN：机器视觉的未来
从分散的系统到单一来源
WideSCAN 简化了此过程,所有关键组件都来自单一来源 - Image Access，并旨在无缝协作。配置掌握在您手中，为您提供更好的控制、更快的实施和更少的麻烦。

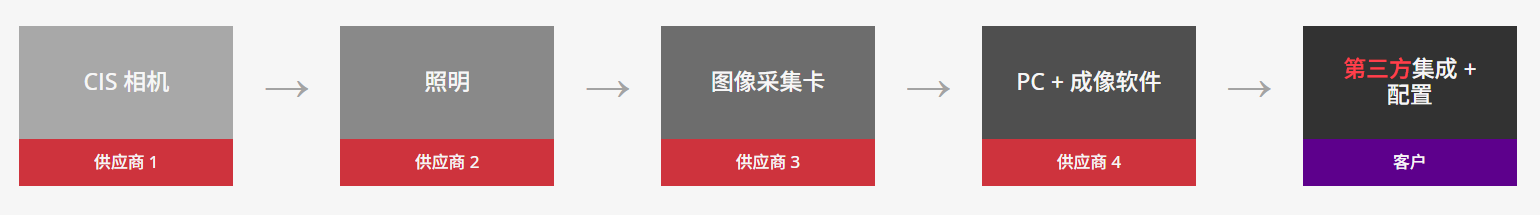

传统机器视觉架构

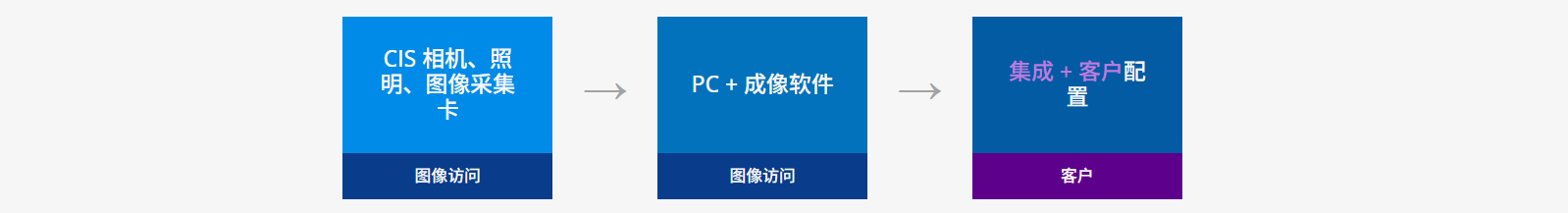

WideSCAN 机器视觉架构
Scan2Net® 连接
Scan2Net® 为所有 WideSCAN 产品提供支持，用标准以太网和基于 Web 的控制取代了专用硬件链路 - 简单、快速且全系统兼容。
传统接口
Camera Link
Camera Link HS
CoaXPress （CXP）
MIPI CSI
USB3 Vision
GigE Vision
10GigE Vision
PCI Express （PCIe）
不必要的复杂性层
Scan2Net®接口
高达 10GB 以太网
TCP/IP 互联网标准
Web 服务器、浏览器界面
网络局域网、WLAN、无线
Scan2Net® 使用连接我们所有人的网络语言：互联网。
精确照明，获得准确的结果
WideSCAN 系统使用显色指数 （CRI） 高于 95 的高品质白光 LED 照明，提供逼真的色彩再现。即使在苛刻的环境条件下，均匀、无眩光的光线也能确保稳定的性能，是颜色测量和检测工作流程的理想选择。
全谱能力
紫外和红外照明选项将选定 WideSCAN 型号的功能扩展到可见光谱之外。这些系统集成了 UVA （365 nm） 和 IR （850 nm） 照明，支持广泛的分析应用——从材料区分和表面检测到基于荧光的成像。
可以有选择地激活额外的波长，从而在不改变紧凑设计或扫描性能的情况下为专业工作流程提供增强的灵活性。
适用于各种系统尺寸和扫描需求

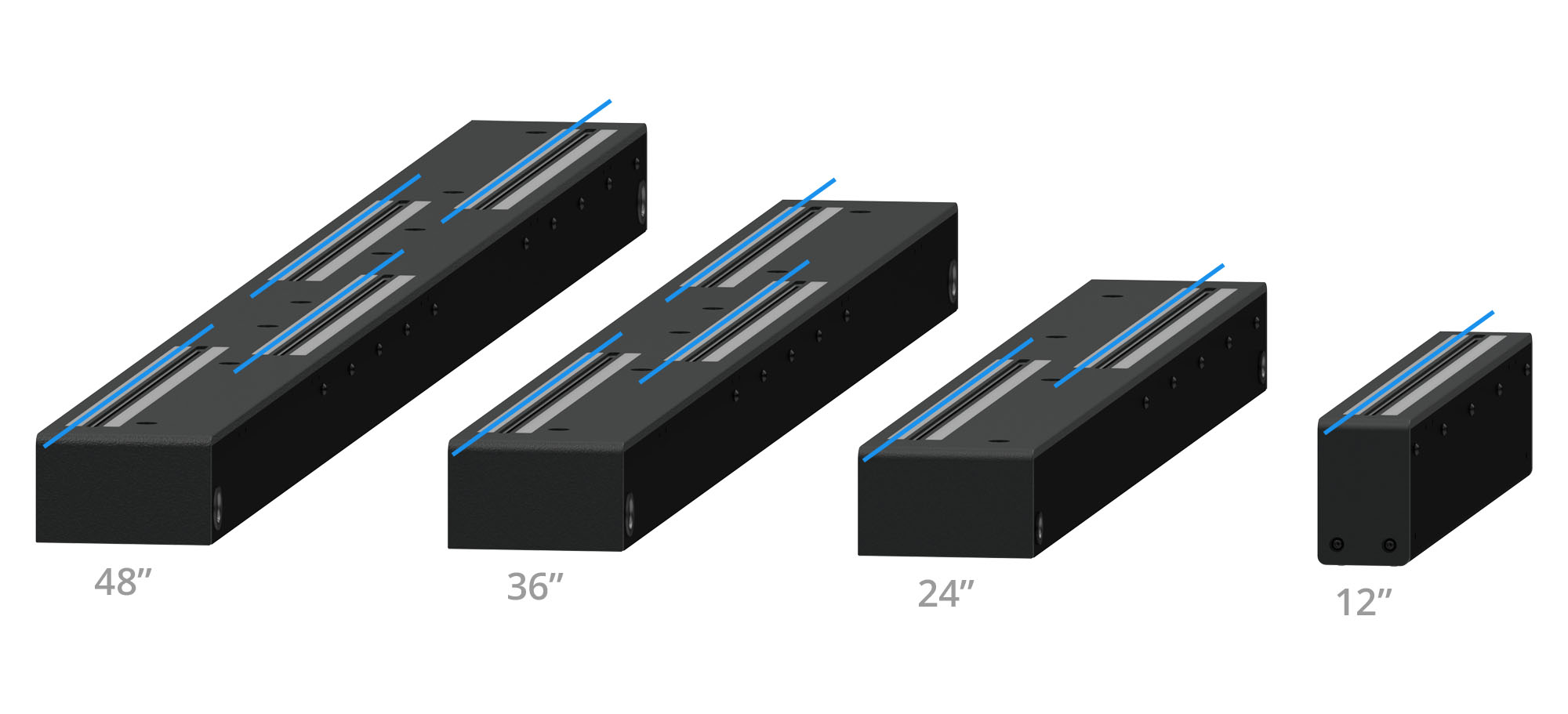

WideSCAN 扫描线条采用 CIS 和 CCD 技术，从 12 英寸到 120 英寸，可实现高速在线集成。

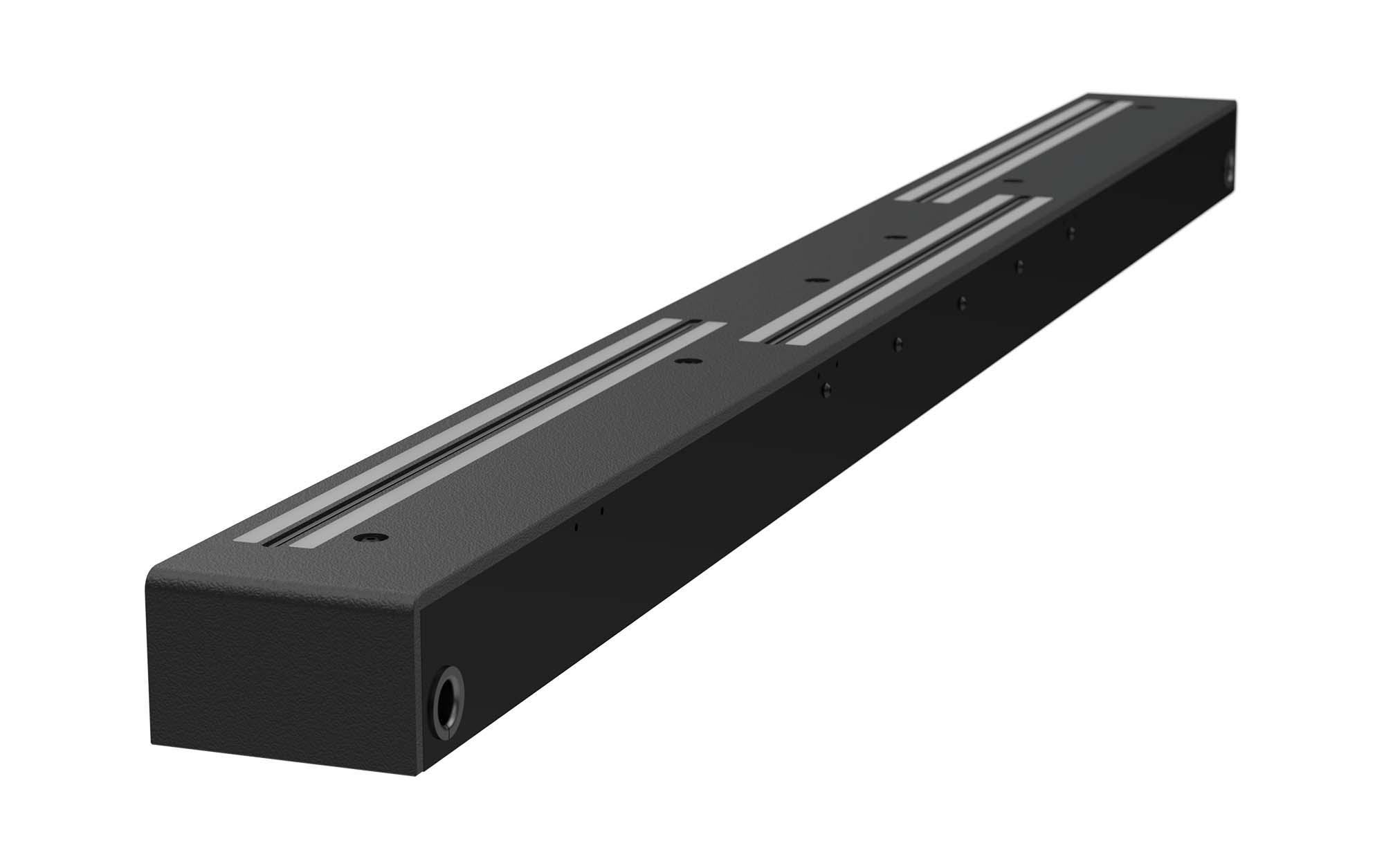

| 技术 | CIS 扫描杆（单台） |
|---|---|
| 扫描宽度 | 305 毫米（12 英寸）至 1220 毫米（48 英寸） |
| 传感器对准 | 远心，确保测量任务的 1：1 成像 |
| 重点 | 防护玻璃上方 11 毫米 |
| 照明 | 白光 LED，CRI >95 – 颜色测量的理想选择 |
| 速度 | 高达 1500 mm/s（灰度），500 mm/s（彩色） |
| 3D扫描 | 是 – 用于表面纹理捕获 |
| 住房 | 紧凑型（80 毫米× 55 毫米），3 毫米铝型材，IP54 防尘，被动冷却 |
| 环境 | 工作温度高达 40 °C （100 °F），无降额 |
| 技术 | 铝挤压件上的模块化 CIS 棒材 |
|---|---|
| 扫描宽度 | 1525 毫米（60 英寸）至 3050 毫米（120 英寸），步长为 305 毫米 |
| 传感器对准 | 远心，确保测量任务的 1：1 成像 |
| 重点 | 防护玻璃上方 11 毫米 |
| 照明 | 白光 LED，CRI >95 – 颜色测量的理想选择 |
| 速度 | 高达 750 mm/s（灰度），250 mm/s（彩色） |
| 3D扫描 | 是 – 用于表面纹理捕获 |
| 住房 | 紧凑型（180 毫米× 110 毫米），IP54 防尘，被动冷却 |
| 环境 | 工作温度高达 40 °C （100 °F），无降额 |

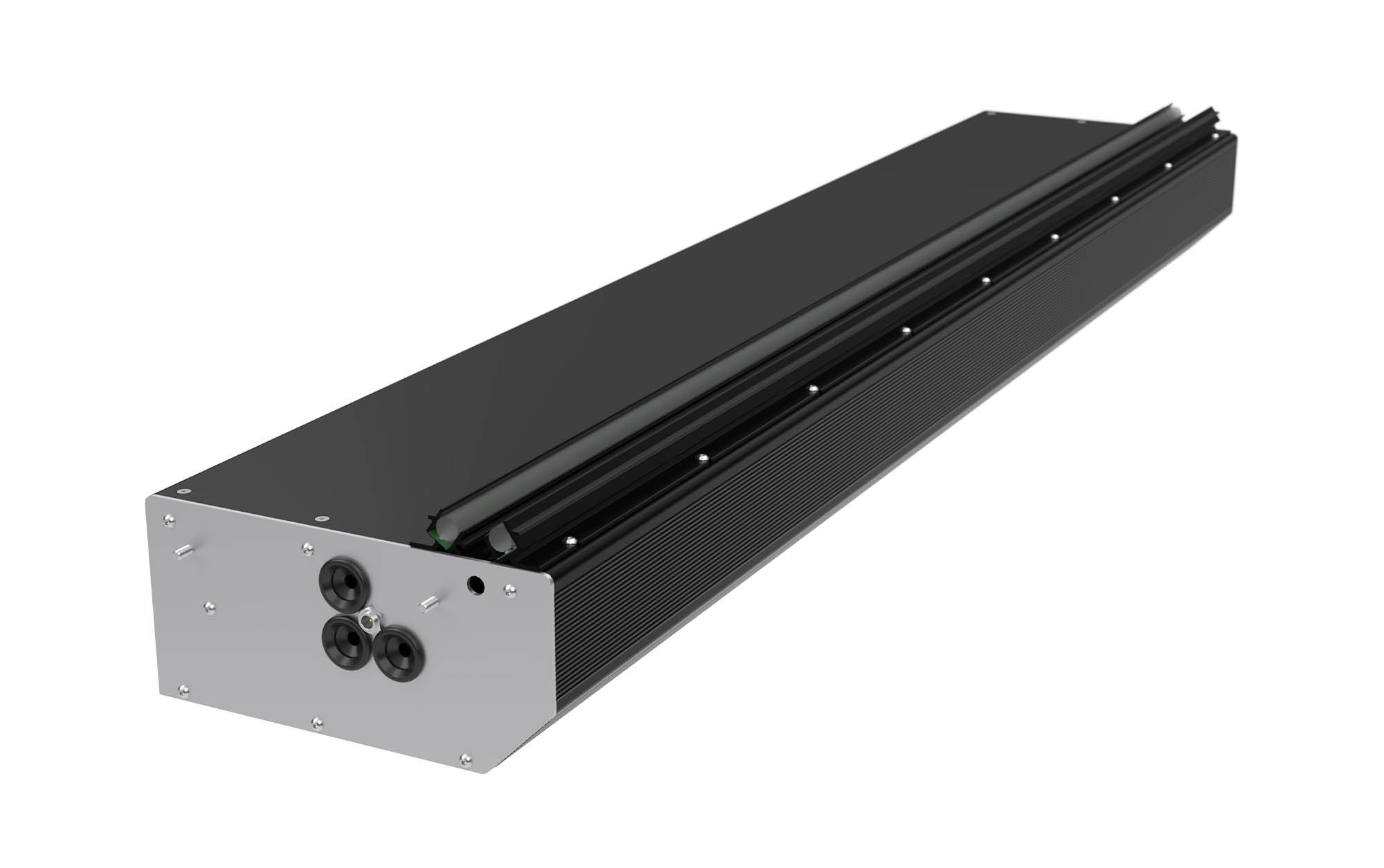

| 技术 | 带CCD缩小传感器的相机盒 |
|---|---|
| 扫描宽度 | 305 毫米（12 英寸）至 1220 毫米（48 英寸） |
| 焦深 | 最大 5 毫米 |
| 重点 | 防护玻璃上方 26 毫米 |
| 照明 | 白光 LED，CRI >95 – 颜色测量的理想选择 |
| 速度 | 高达 500 mm/s（彩色），取决于 300–600 dpi |
| 3D扫描 | 是 – 用于表面纹理捕获 |
| 住房 | 200 毫米 x 160 毫米，IP54 防尘，被动冷却 |
| 环境 | 工作温度高达 40 °C （100 °F），无降额 |
| 技术 | 带CCD缩小传感器的相机盒 |
|---|---|
| 扫描宽度 | 305 毫米（12 英寸） |
| 焦深 | 最大 5 毫米 |
| 重点 | 防护玻璃上方 26 毫米 |
| 照明 | 白光 LED （CRI >95） + UVA （365 nm） + IR （850 nm） |
| 速度 | 高达 500 mm/s（彩色），取决于分辨率和波长 |
| 3D扫描 | 是 – 用于表面纹理捕获 |
| 住房 | 200 毫米 x 160 毫米，IP54 防尘，被动冷却 |
| 环境 | 工作温度高达 40 °C （100 °F），无降额 |
选择适合您设置的控制器
WideSCAN 系统不绑定到固定控制器。相反，您可以选择最适合您特定要求的 Scan2Net® 计算机 - 无论是基于扫描宽度、性能需求还是网络基础设施。对于宽度超过 60 英寸的系统，需要高性能型号。对于较小的系统，这两种选择都可用。

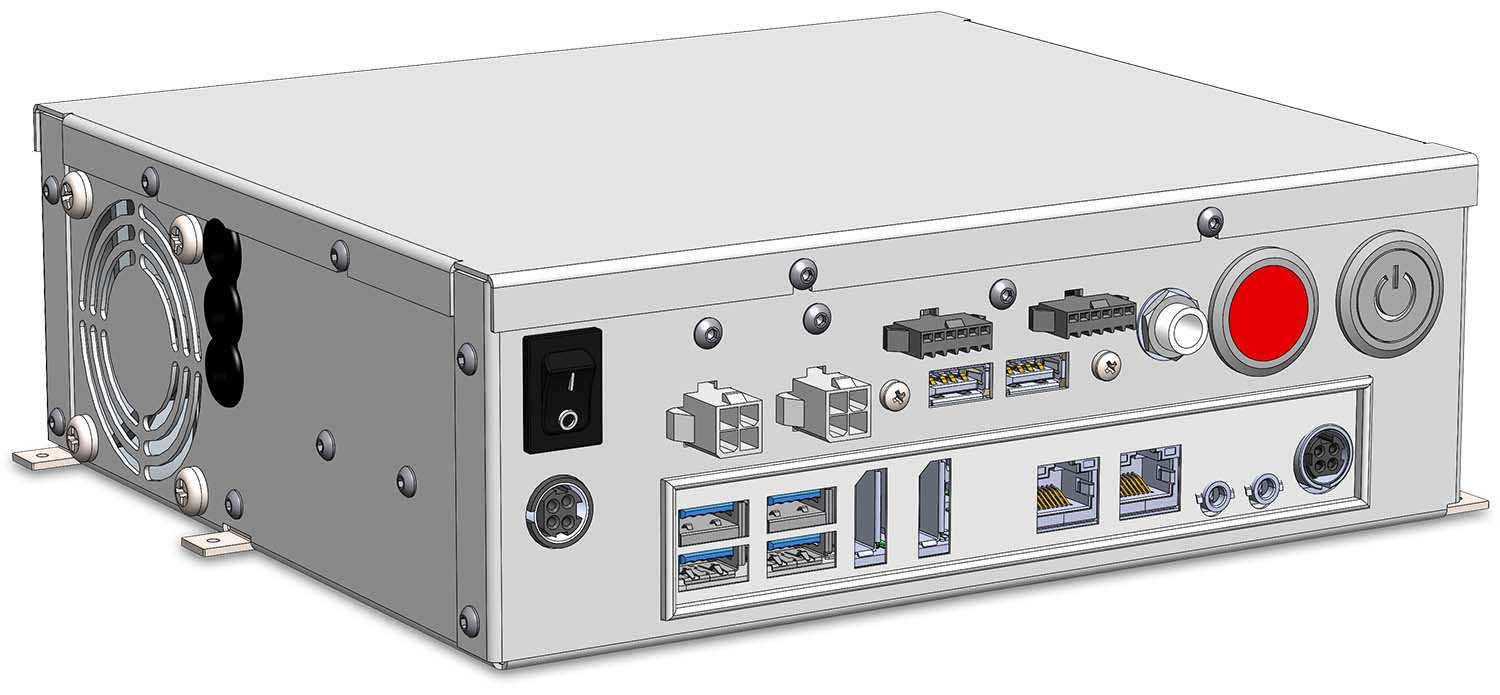

S2N-ITXPC-A
英特尔四核 i3 Gen 8 CPU
240 GB 固态硬盘，16GB 内存
1 个千兆 TCP/IP 网络接口
S2N-ITXPC-1-B
英特尔四核 i3 Gen 8 CPU
240 GB 固态硬盘，64GB 内存
10 千兆TCP/IP 网络接口
为您的系统量身定制
WideSCAN 扫描线条的设计考虑到了完美的集成。根据要求，我们可以定制机械安装和连接点，以快速、经济高效地无缝适应您的特定机器或生产环境。
请与我们联系，讨论您的要求并找到最适合您设置的配置。
超高性价比
WideSCAN —竞争如此激烈，一位客户认为我们放错了小数点。
↓ CIS 技术 / 12 – 48 英寸
产品 | 技术 | 宽度 | 速度 | 照明* |
|---|---|---|---|---|
WideSCAN-12 | CIS，单线扫描杆 | 12 英寸/305 毫米 | 1500mm/s @（300dpi 灰色） | VIS、BL |
WideSCAN-24 | CIS，单线扫描杆 | 24 英寸/610 毫米 | 1500mm/s @（300dpi 灰色） | VIS、BL |
宽扫描-36 | CIS，单线扫描杆 | 36 英寸/915 毫米 | 1500mm/s @（300dpi 灰色） | VIS、BL |
宽扫描-48 | CIS，单线扫描杆 | 48 英寸/1220 毫米 | 1500mm/s @（300dpi 灰色） | VIS、BL |
↓ CIS 技术 / 60 – 120 英寸
产品 | 技术 | 宽度 | 速度 | 照明* |
|---|---|---|---|---|
宽扫描-12 | CIS，单线扫描杆 | 12 英寸/305 毫米 | 1500mm/s @（300dpi 灰色） | VIS、BL |
宽扫描-24 | CIS，单线扫描杆 | 24 英寸/610 毫米 | 1500mm/s @（300dpi 灰色） | VIS、BL |
宽扫描-36 | CIS，单线扫描杆 | 36 英寸/915 毫米 | 1500mm/s @（300dpi 灰色） | VIS、BL |
宽扫描-48 | CIS，单线扫描杆 | 48 英寸/1220 毫米 | 1500mm/s @（300dpi 灰色） | VIS、BL |
宽扫描-48 | CIS，单线扫描杆 | 48 英寸/1220 毫米 | 1500mm/s @（300dpi 灰色） | VIS、BL |
宽扫描-48 | CIS，单线扫描杆 | 48 英寸/1220 毫米 | 1500mm/s @（300dpi 灰色） | VIS、BL |
↓ CCD技术
产品 | 技术 | 宽度 | 速度 | 照明* |
|---|---|---|---|---|
宽扫描-12 | CIS，单线扫描杆 | 12 英寸/305 毫米 | 1500mm/s @（300dpi 灰色） | VIS、BL |
宽扫描-24 | CIS，单线扫描杆 | 24 英寸/610 毫米 | 1500mm/s @（300dpi 灰色） | VIS、BL |
宽扫描-36 | CIS，单线扫描杆 | 36 英寸/915 毫米 | 1500mm/s @（300dpi 灰色） | VIS、BL |
宽扫描-48 | CIS，单线扫描杆 | 48 英寸/1220 毫米 | 1500mm/s @（300dpi 灰色） | VIS、BL |
宽扫描-48 | CIS，单线扫描杆 | 48 英寸/1220 毫米 | 1500mm/s @（300dpi 灰色） | VIS、BL |
